감지기 회로구성 양식 | 송배선 교차배선 차이점



자동화재탐지설비는 감지기 배선을 송배선 방식으로 결선합니다. 송배선방식은 플러스(+)와 마이너스(-) 2개의 선을 이용해서 배선이 끊기지 않도록 연결하는 방식이며, 가스계소화설비, 스프링클러설비는 감지기 회로 2개를 사용해서 교차해서 배선을 합니다.



송배선방식과 교차배선방식 차이점

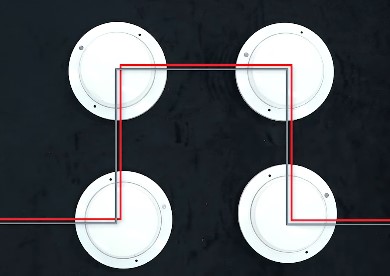

감지기를 하나의 회로로 결선했다면 바로 옆에 있는 각 2개의 감지기는 일렬로 결선하지 않고 교차해서 배선하는 방식이 교차배선입니다.



감지기 종류와 원리

• 연기 감지기(광전식): 빛을 이용한 감지
• 차동식 감지기: 일정 상승률 이상 온도 변화 감지
• 정온식 감지기: 정해진 온도 이상 변화 감지



결선도

감지기 형태는 두 가지 형태로 회로 끝 말단에 있거나 발신기함에 있는 구조입니다. 종단 저항이 어디에 있냐에 따라서 가닥수가 달라집니다. 말단에 있는 경우 2가닥이며, 발신기함 같은 곳에 돌아온다면 4가닥 전선이 들어갑니다.



감지기 회로구성 설명 양식 첨부

감지기 회로구성

---
